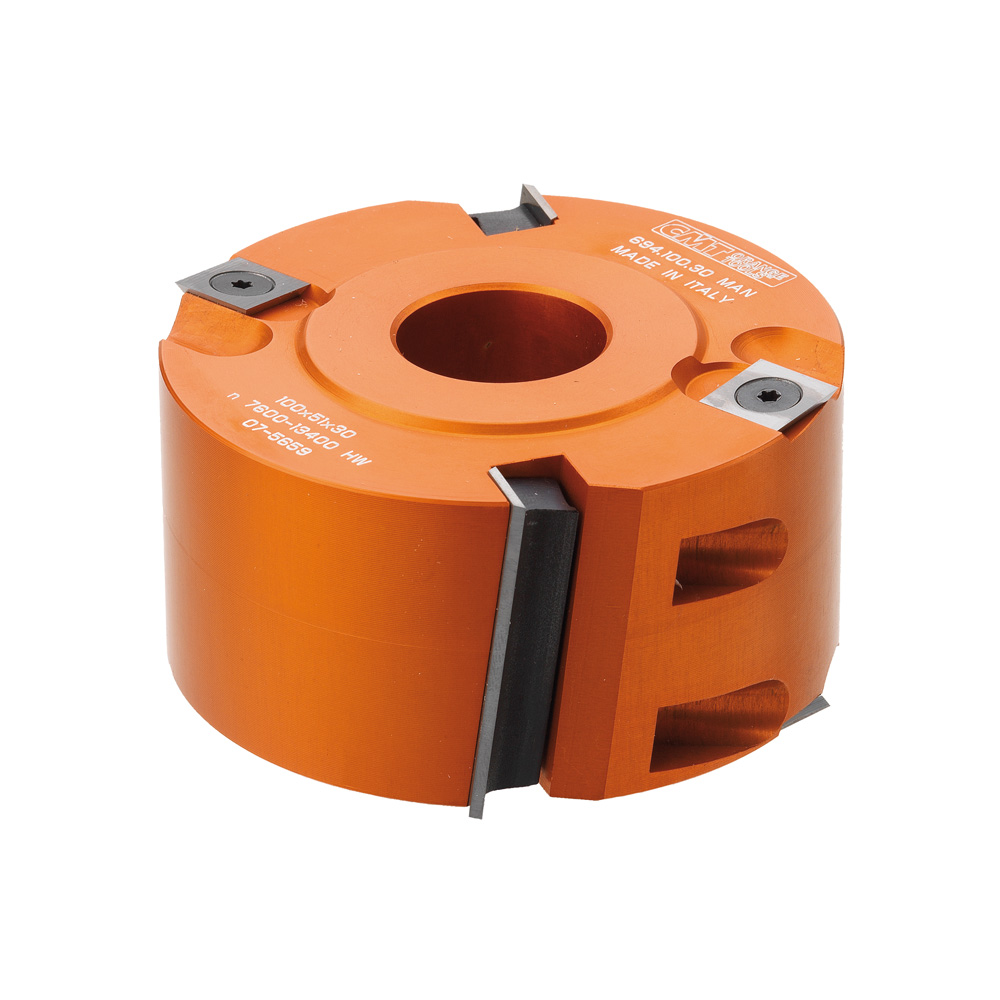

Testa portacoltelli per battute con angolo assiale
694.100

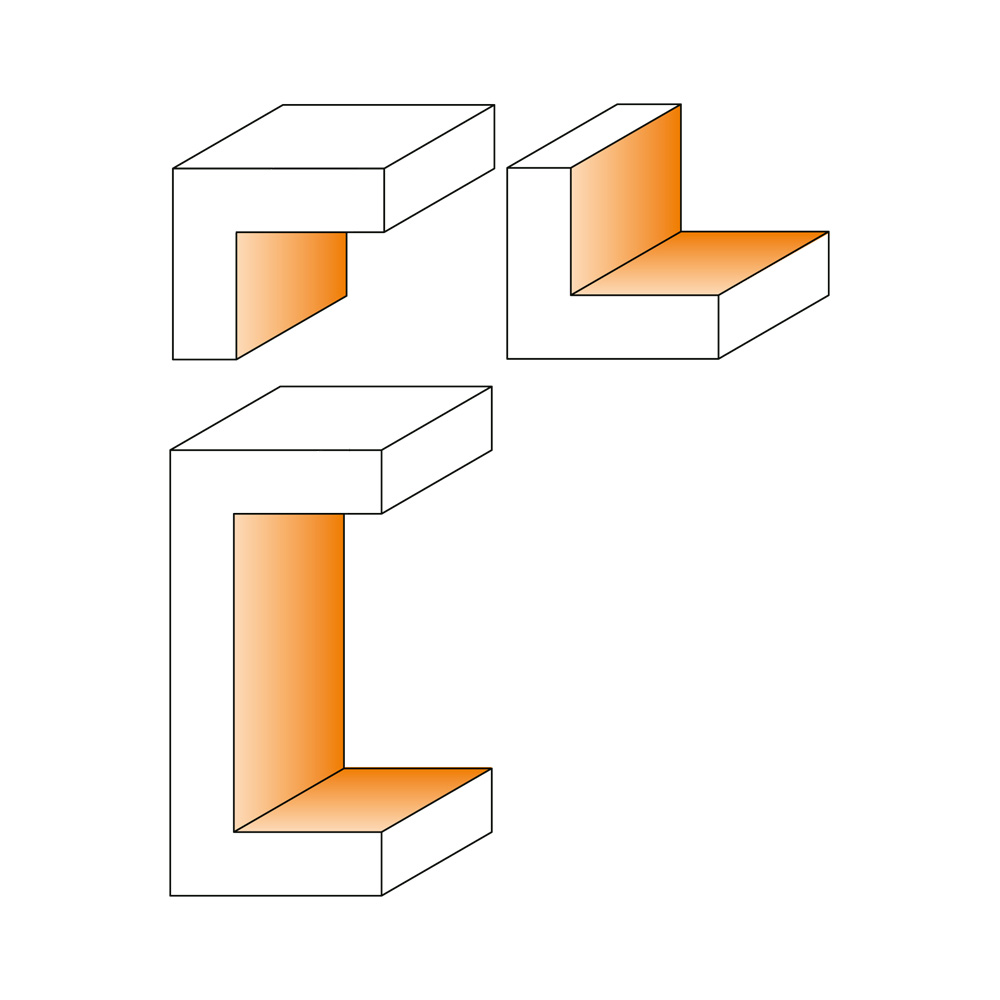

Queste teste portacoltelli sono state progettate per:
- battute dall’alto e dal basso;
- giunzioni;
- incastri.
su macchine toupie, combinate e bordatrici.
Perfetta per tutti i materiali, ma i risultati migliori si ottengono su truciolare e MDF, compositi, materiali
plastici e laminati. Nuova costruzione con angolo di taglio assiale.
Caratteristiche tecniche
- Corpo in lega speciale di alluminio ad elevata resistenza alla trazione e alla flessione
- 2 coltellini reversibili HWM 50x12x1,5mm [Z2], 1 tagliente positivo e 1 negativo
- 4 coltellini reversibili HWM 14x14x2mm [V4]
- Utensile per avanzamento manuale MAN
-
Spine per il posizionamento automatico dei coltelli.
Vendute in una pratica e robusta confezione in plastica.
Dettagli
790.140.00 e 790.500.00
sono venduti in confezioni da 10 pezzi o multipli.
Raccomandazioni di Sicurezza:
per il serraggio delle viti si raccomanda
l’uso del cacciavite dinamometrico TW-006.
l’uso del cacciavite dinamometrico TW-006.
Documentazione
Varianti
Filtra varianti

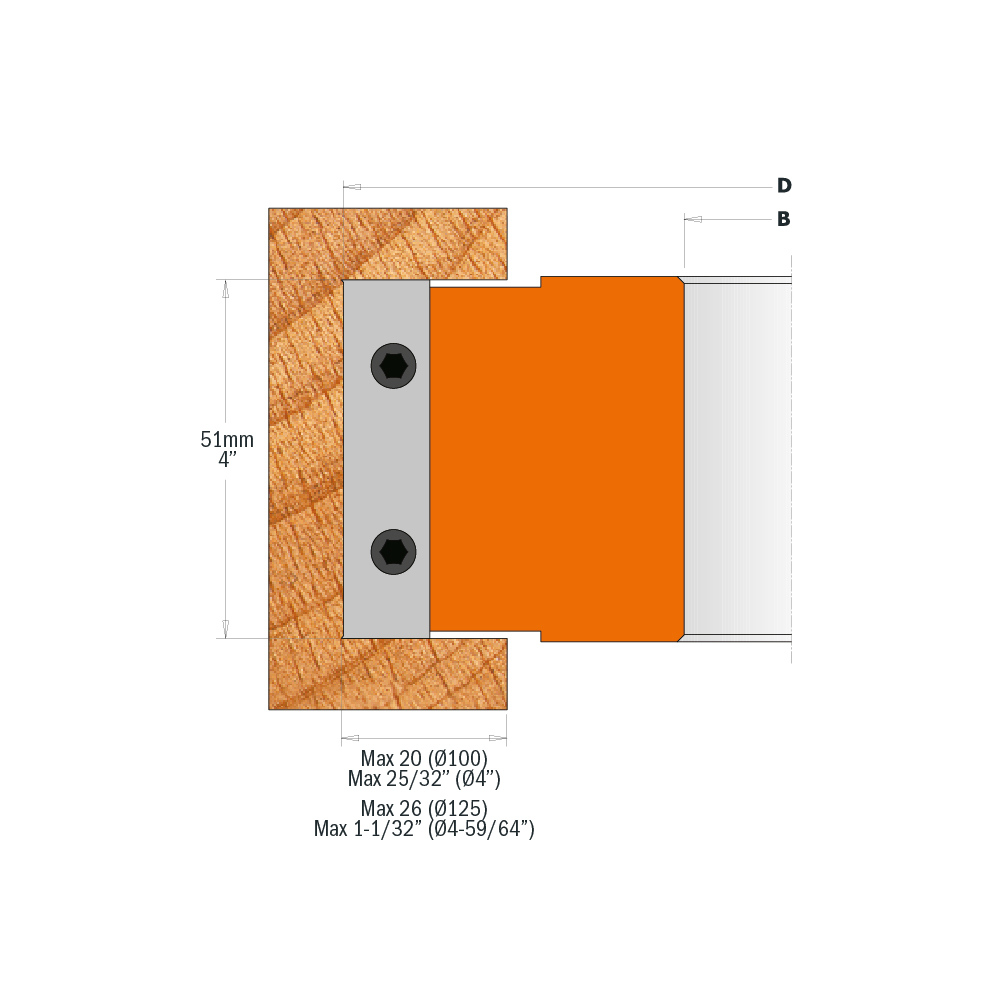

| Codice | D | B | I | Z | Incisori | MAX RPM | MAT |
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
694.100.19
|
100 | 19,05 | 51 | 2 | 4 | 7500~12500 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
|
694.100.30
|
100 | 30 | 51 | 2 | 4 | 7500~12500 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
|
694.100.31
|
100 | 31,75 | 51 | 2 | 4 | 7500~12500 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
|
694.100.35
|
100 | 35 | 51 | 2 | 4 | 7500~12500 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
|
694.125.40
|
125 | 40 | 51 | 2 | 4 | 6100 ~ 10000 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
|
694.125.50
|
125 | 50 | 51 | 2 | 4 | 6100 ~ 10000 | HW | 790.140.00 | 990.093.00 | 991.073.00 | 790.500.00 | 695.999.46 | 990.064.00 | 991.064.00 |
