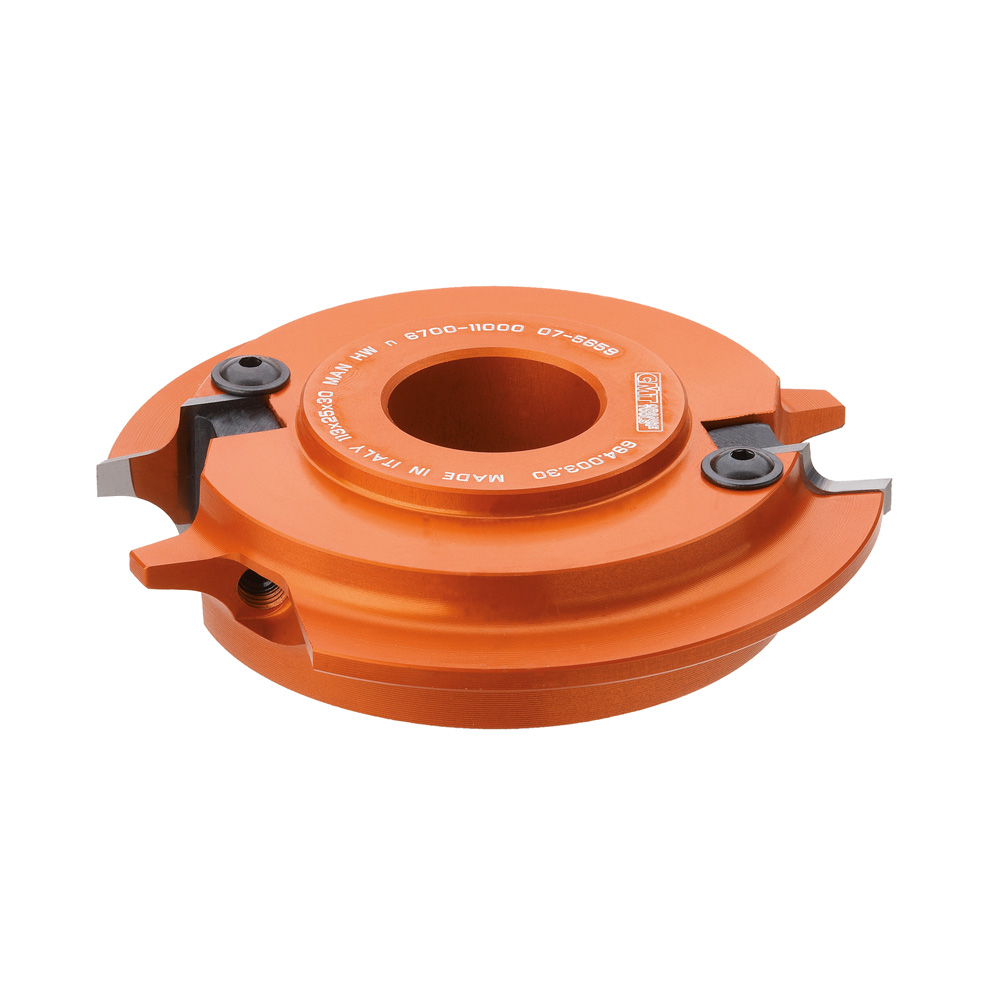

Teste portacoltelli con multiraggio concavo
694.003

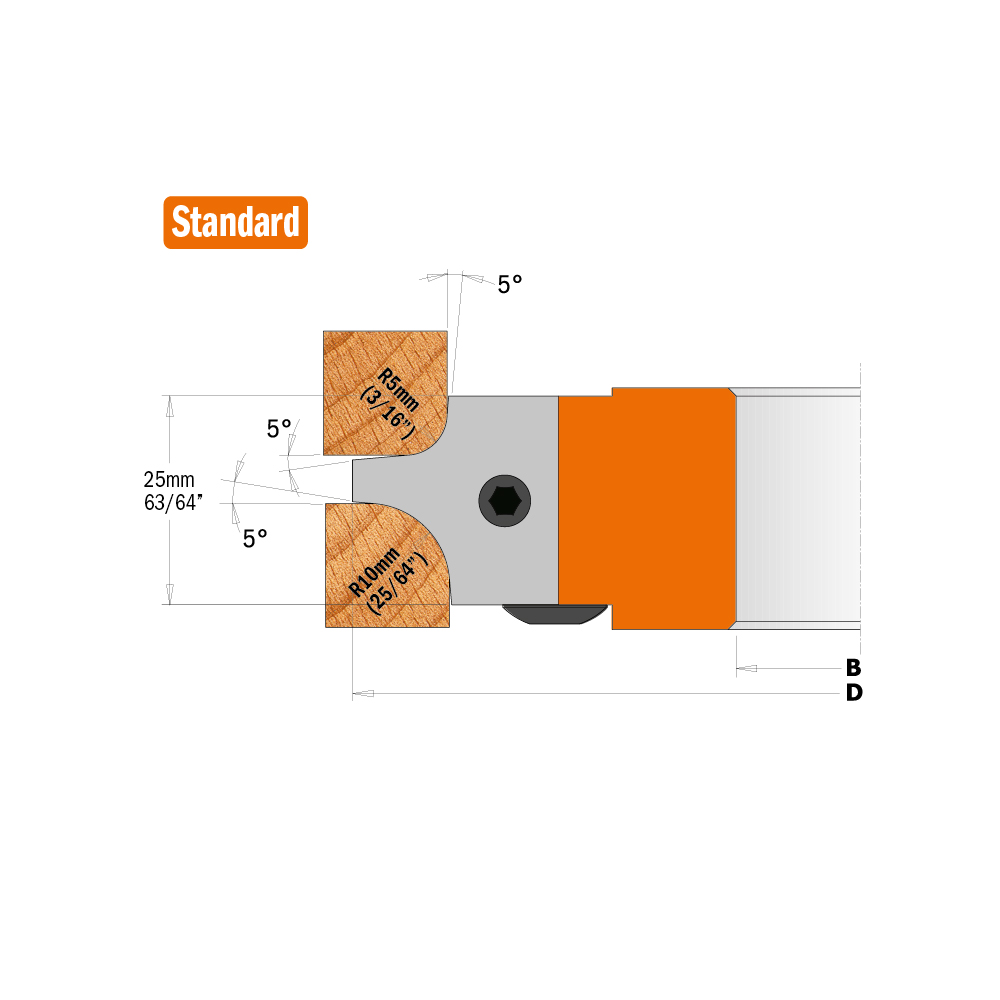

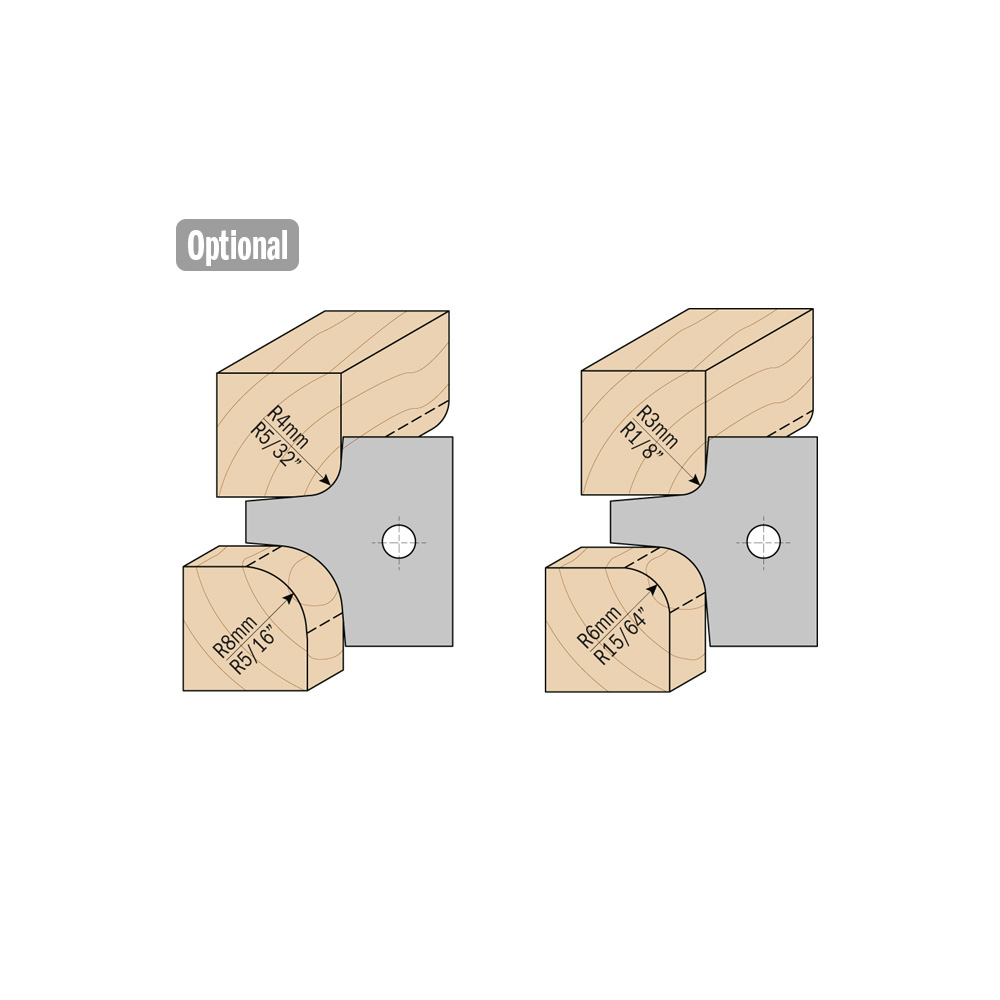

Teste portacoltelli innovative che supportano tre diversi coltelli, i quali consentono di realizzare sei profili a raggio concavo. La testa portacoltelli standard viene fornita con coltelli di raggio 5 e 10mm; sono disponibili altri due set di coltelli per realizzare raggi concavi di 4 e 8mm e 3 e 6mm.
Da utilizzare su macchine toupie, combinate e piallatrici.
Risultato perfetto su tutti i materiali, ideale per legni duri e pannelli.
Caratteristiche tecniche
- Corpo in lega speciale di alluminio ad elevata resistenza alla trazione e alla flessione

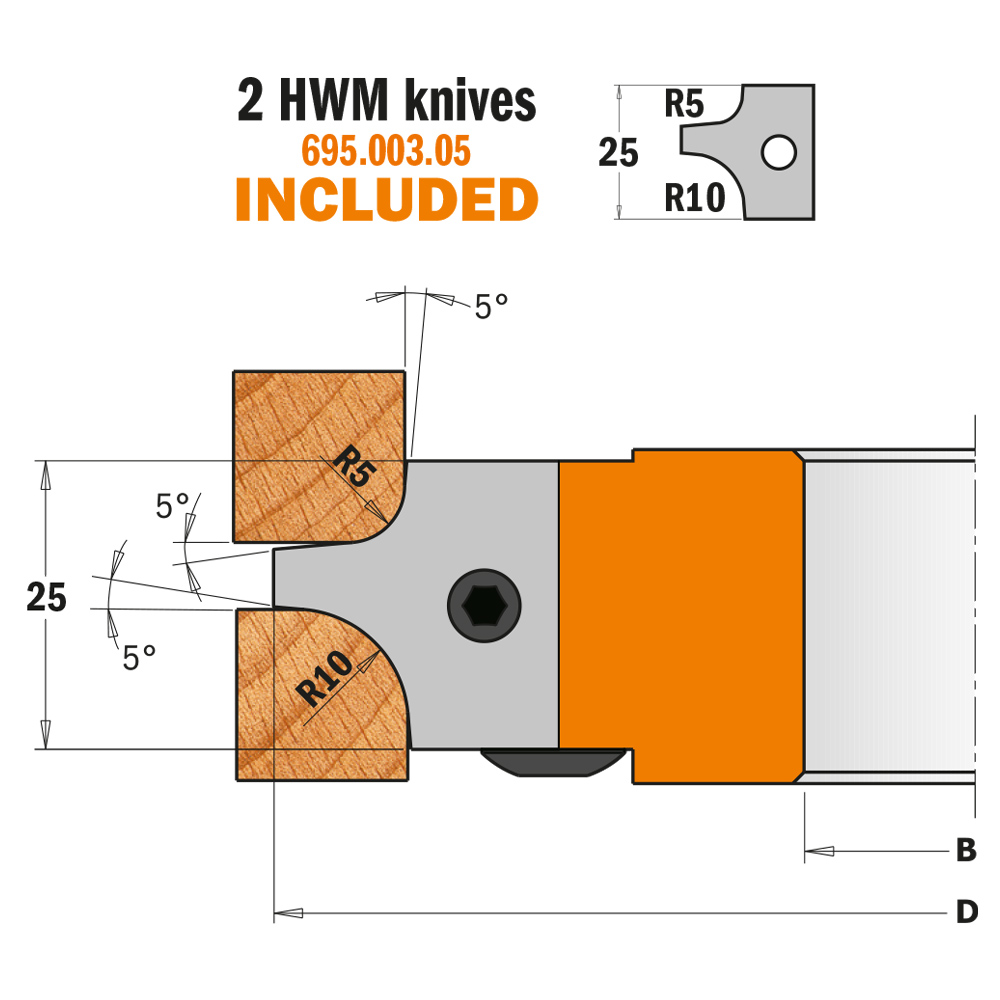

- 2 coltelli HWM raggio 5/10mm (25x24,8x2mm) [Z2]
- Utensile per avanzamento manuale (MAN)
- Spine per il posizionamento automatico dei coltelli.
Vendute in una pratica e robusta confezione in plastica.
Dettagli
Raccomandazioni di Sicurezza:
per il serraggio delle viti si raccomanda
l’uso del cacciavite dinamometrico TW-006.
per il serraggio delle viti si raccomanda
l’uso del cacciavite dinamometrico TW-006.
Documentazione
Varianti
Filtra varianti
| Codice | D | B | Z | MAX RPM | MAT |
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
694.003.30
|
113 | 30 | 2 | 6700~11000 | HW | 695.003.05 | 695.999.22 | 695.003.04 | 695.003.03 | 990.064.00 | 991.064.00 |
|
694.003.31
|
113 | 31,75 | 2 | 6700~11000 | HW | 695.003.05 | 695.999.22 | 695.003.04 | 695.003.03 | 990.064.00 | 991.064.00 |
|
694.003.35
|
113 | 35 | 2 | 6700~11000 | HW | 695.003.05 | 695.999.22 | 695.003.04 | 695.003.03 | 990.064.00 | 991.064.00 |
|
694.003.40
|
128 | 40 | 2 | 5900~9700 | HW | 695.003.05 | 695.999.22 | 695.003.04 | 695.003.03 | 990.064.00 | 991.064.00 |
|
694.003.50
|
128 | 50 | 2 | 5900~9700 | HW | 695.003.05 | 695.999.22 | 695.003.04 | 695.003.03 | 990.064.00 | 991.064.00 |
