Fasenfräser mit Wendeplatten
663.201.11
Technische Eigenschaften:
- Aus widerstandsfähigem Spezialstahl;
- 2 Vollhartmetallwendeplatten [Z2] zum Einsatz in einem Schwenkkopf;
- Periphere Schnitte auf beiden Seiten;
- Eistellbarer Schwenkkopf von 0 bis 45° nach oben und von 0 bis 90° nach unten;
- Unzählige Einstellungen durch einen Verstellbereich in 7.5°-Rasterung.
Neigungswinkel:
| Min. | Max |
| -45° | +90° |
Details
Für Verbindungen, zum Falzfräsen und Anfasen auf Massivholz und Paneelen. Geeignet für CNC-Maschinen mit manuellem oder mechanischem Vorschub.
Verstellen Sie keinen Fasenwinkel während des Austauschens der Wendeplatten.
Verstellen Sie keinen Fasenwinkel während des Austauschens der Wendeplatten.
Sicherheitshinweisen:
Es wird empfohlen, zum Anziehen der Schrauben den Drehmomentschraubendreher TW-006 zu verwenden.
Download
Variationen
Filtert
| Produktcode | D | D | I | A | MAX RPM | L | S | RH-LH |
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
663.201.11
|

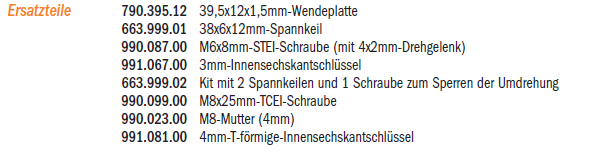

85 | 39,5 | 0°-45° - 0°+90° | 7500~12000 | 92 | 20 | RH | 991.067.00 | 790.395.12 | 663.999.02 | 663.999.01 | 990.087.00 | 990.099.00 | 990.023.00 | 991.081.00 |
